EXPANSION JOINTS
TABLES

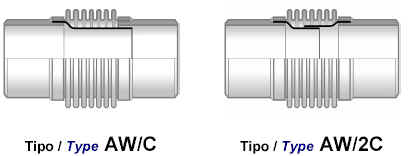

Axial expantion joints with welding ends
Type AW      PN 10

						Axial  movement			Axial spring rate	Media Area	Part  Number
DN	L	D	s	d	De	tot.	+	-	+/- 20%
	mm	mm	mm	mm	mm	mm	mm	mm	N/mm	cm2
40	190					25	9	16	110		AW 040 010 1
	173	48,3	2,6	43,1	66	20	7	13	141	25	AW 040 010 2
	165					15	5	10	164		AW 040 010 3
50	192					30	10	20	109		AW 050 010 1
	166	60,3	2,9	54,5	79	25	9	16	163	38	AW 050 010 2
	157					20	7	13	196		AW 050 010 3
65	204					30	10	20	128		AW 065 010 1
	186	76,1	2,9	70,3	95	25	9	16	165	58	AW 065 010 2
	176					20	7	13	192		AW 065 010 3
80	210					35	12	23	158		AW 080 010 1
	199	88,9	3,2	82,5	108	30	10	20	177	76	AW 080 010 2
	189					25	9	16	203		AW 080 010 3
100	221					40	13	27	176		AW 100 010 1
	210	114,3	3,6	107,1	139	35	12	23	198	124	AW 100 010 2
	198					30	10	20	226		AW 100 010 3
125	236					40	13	27	204		AW 125 010 1
	225	141,3	4	133,3	164	35	12	23	229	179	AW 125 010 2
	212					30	10	20	262		AW 125 010 3
150	244					40	13	27	246		AW 150 010 1
	230	168,3	4,5	159,3	192	35	12	23	276	251	AW 150 010 2
	218					30	10	20	316		AW 150 010 3
200	270					70	23	47	303		AW 200 010 1
	250	219,1	5,9	207,3	226	45	15	30	390	353	AW 200 010 2
	228					30	10	20	613		AW 200 010 3
250	270					70	23	47	410		AW 250 010 1
	260	273	6,3	260,4	279	45	15	30	506	594	AW 250 010 2
	238					30	10	20	795		AW 250 010 3
300	310					80	26	54	275		AW 300 010 1
	279	323,9	7,1	309,7	331	50	16	34	360	770	AW 300 010 2
	256					30	10	20	480		AW 300 010 3
350	320					80	26	54	310		AW 350 010 1
	289	355,6	8	339,6	364	50	16	34	400	940	AW 350 010 2
	266					30	10	20	533		AW 350 010 3
400	330					90	35	55	370		AW 400 010 1
	289	406,4	8,8	388,8	413	50	16	34	458	1225	AW 400 010 2
	266					30	10	20	611		AW 400 010 3
450	350					90	32	58	339		AW 450 010 1
	325	457,2	8,8	439,6	473	70	25	45	452	1600	AW 450 010 2
	298					40	15	25	632		AW 450 010 3
500	350					80	26	54	615		AW 500 010 1
	325	508	8,8	490,4	523	50	18	32	800	2000	AW 500 010 2
	298					40	15	25	1055		AW 500 010 3
600	360					90	35	55	650		AW 600 010 1
	320	609,6	8	593,6	636	70	25	45	767	2900	AW 600 010 2
	295					40	15	25	1180		AW 600 010 3
700	365					90	35	55	695		AW 700 010 1
	320	711,2	8	659,2	739	70	25	45	894	3900	AW 700 010 2
	300					40	15	25	1296		AW 700 010 3
800	350					100	35	65	737		AW 800 010 1
	310	812,8	10	792,8	841	60	20	40	1024	5163	AW 800 010 2
	290					40	15	25	1474		AW 800 010 3
900	375					100	35	65	828		AW 900 010 1
	330	914,4	10	894,4	942	60	20	40	1151	6528	AW 900 010 2
	315					40	13	27	1645		AW 900 010 3
1000	435					100	35	65	960		AW 1000 010 1
	400	1016	10	996	1044	70	23	47	1280	8071	AW 1000 010 2
	375					45	15	30	1984		AW 1000 010 3
1200	450					120	47	73	1240		AW 1200 010 1
	400	1219	10	1199	1246	80	30	50	1670	11530	AW 1200 010 2
	380					50	22	28	2456		AW 1200 010 3
1400	440					90	32	58	2170		AW 1400 10 1
	415	1422	10	1402	1455	70	23	47	2590	17241	AW 1400 10 2
	395					50	18	32	2950		AW 1400 10 3
1600	480					100	34	66	2375		AW 1600 10 1
	450	1610	10	1590	1658	75	29	46	2640	22350	AW 1600 10 2
	430					50	18	32	3220		AW 1600 10 3
1800	505					100	34	66	2215		AW 1800 10 1
	480	1813	10	1793	1861	80	27	53	3040	27690	AW 1800 10 2
	455					50	18	32	5160		AW 1800 10 3
2000	510					100	34	66	2450		AW 2000 10 1
	480	2032	10	2012	2064	80	27	53	3240	32700	AW 2000 10 2
	460					50	18	32	5635		AW 2000 10 3



UPON REQUEST
